管道泵的六个基本规则

2022-05-26

安装一个新的离心泵？在仔细选择合适的尺寸和材料后，确保新泵通过正确的安装来获得成功。正确设置底座和对准泵是至关重要的。此外，正确铺设通往泵的管道也极为重要。

在安装新设备时，泵的管道设计有时会被忽视。人们更关注的是设备，而不是供应设备的管道。然而，如果安装时管道安排不当，泵在使用期间会出现过早和反复的故障。维修团队会定期对泵进行维修，有效地治标而非治本。

除了你在安装、操作和维护（IOM）手册中可能找到的内容（这些内容很少），关于这个主题的知识和资源极其有限。但是，通过遵循这6条简单的规则，你可以避免泵过早失效和相关的泵管道陷阱。

一、尽可能缩短吸水管道

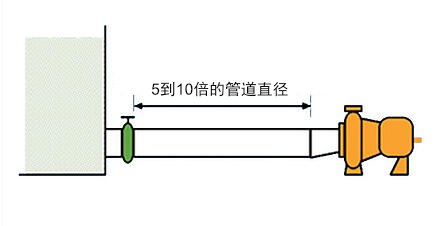

在泵的入口和吸水管线中的任何障碍物之间，包括一个相当于5到10倍管道直径的直管长度。注：障碍物包括阀门、弯头、三通等。

保持泵的吸水管道短，可以确保进口压降尽可能低。直通的管道使你在泵的入口处整个管道直径的速度均匀。这两者对实现最佳吸水效果都很重要。

二、吸入侧的管道直径应等于或大于泵的入口尺寸

管道尺寸是成本和摩擦损失之间的一种平衡行为。较大的管道成本较高，而较小的管道对系统造成的摩擦损失较大，就直径而言，排放管的直径通常应与泵的排放法兰相匹配，但可以更大以减少摩擦损失和降低系统压力。在吸水侧，直径可以是相同的尺寸，但通常情况下工程师会选择大一两个尺寸，因此需要一个偏心减速器。如果液体粘度大于水，吸水侧的较大吸水管道通常是首选。这也有助于产生均匀的泵流量并避免气蚀。

三、在吸入侧使用偏心异径管

当需要进行管道尺寸转换时，考虑在泵的吸入侧使用偏心异径管。当流体来自于泵的下方时，将减速器的平面部分安装在顶部。如果流体来自顶部，减速器的平面部分应安装在管道的底部。平坦部分的设计是为了防止在泵的吸水口形成气囊。

四、消除安装在泵的入口喷嘴上或接近入口喷嘴的弯头

在泵入口和弯头之间包括 5 到 10 个管径的直管。这有助于消除泵叶轮的“侧向负载”并产生均匀的泵轴向轴承负载

五、消除吸气管道中夹带空气的可能性

保持供应罐内有足够的液位，以消除涡流的形成和空气滞留；

避免在吸气管道中出现高的口袋，因为这可能会滞留空气；

在吸气真空条件下，保持所有管道和接头的连接紧密，防止空气进入泵内。

六、确保管道布置不会对泵壳造成应变

泵不应该支撑吸气或排气管道。管道系统对泵壳的任何压力都会大大降低泵的寿命和性能。
